Цифровая встраиваемая конференц-система PAVRUS PA-7100 (PA-7200 двусторонние устройства участников) построена на дискуссионных пультах включающих выдвижной монитор и микрофон в одном корпусе устройства. Мы также поставляем для оснащения конференц-зала и зала совещаний отдельные мониторы на лифтах и пульты делегата и председателя, которые встроены аналогичные микрофоны.
Преимущество нового решения для оснащения залов совещаний, столов президиума заключается в том, что подъем и спуск монитора и микрофона с электроподъемников осуществляется двумя независимыми лифтами с электроприводом, размещенных в едином корпусе.
Cостав решения:
- Центральный блок PA-6500
- Блок расширения PA-6500K
- Пульт председателя с лифтом подъема монитора и микрофоном
- Пульт делегата с лифтом подъема монитора и микрофоном
- Сплиттер системной линии PA-1-3
- Опционный матричный коммутатор сигнала HDMI
- Кабели системного интерфейса DIN-8P различной длины

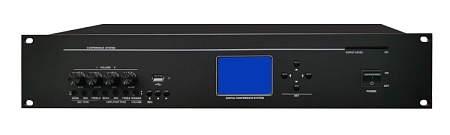

Центральный блок PAVRUS PA-6500
Центральный блок PA-6500 работает под управлением DSP/ DDOV процессора цифровой обработки сигналов, поддерживает функции дискуссии и автоматического наведения видеокамеры. Дополнительные функции – голосования и синхронного перевода обеспечиваются по запросу. Системный интерфейс у центрального блока DIN-8P, но по запросу возможен интерфейс CAT5 с «горячим подключением» устройств.
При инициации системы с помощью центрального блока или программного обеспечения для каждого пульта с лифтом монитора и микрофона назначается идентификационный и номер. На каждый из 6-ти каналов системного интерфейса (DIN-8P или RJ-45) центрального блока PA-6500 подключается до 30 многофункциональных пультов, а всего - до 180 пультов, в т.ч. до 8-и пультов председателя. Максимально в систему может входить до 256 блоков расширения с подключением до 65535 устройств.
Центральный блок предотвращает наводки от излучений мобильных телефонов, Bluetooth, WiFi и др в аудио тракте. Подавление обратной связи (AFC) окружающего шума (AEC и автоматическая регулировка усиления (AGC) гарантирует сохранение высокого качество звука. Центральный блок поддерживает до 4-х PTZ видеокамер, пресеты которых (угол наклона, угол поворота и ZOOM) задаются при настройке. Центральный блок обеспечивает режимы выступления FIFO, FREE и LIMIT, что определяются установками центрального блока и программном обеспечением.

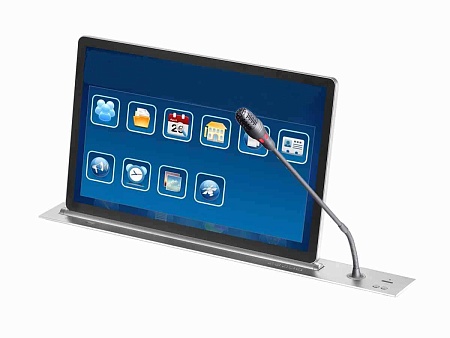

Пульты конференц-системы с выдвижными монитором и микрофоном
Пульты председателя и делегата с электроподъемником (размер экрана в дюймах и Т -сенсорный экран, С - председатель, D - делегат) представлены следующими моделями: PA-7124C/D, PA-7124TC/D, PA-7121C/D, PA-7121TC/D, PA-7118C/D, PA-7118TC/D, PA-7115C/D, PA-7115TC/D и аналогично для серии PA-7200.
Поддержка опций
В выдвижные пульты с мониторами и микрофонами серий PA-7100/7200 опционально можно интегрировать:
- видеокамеру 5 Mpix (монитор) для работы с приложениями видеосвязи,
- микрофон с поддержкой приложений андроид,
- компьютер под управлением Android (монитор),
- селектор каналов системы синхронного перевода с дисплеем номера канала,
- панель голосования с клавишами и дисплеем отображения режимов.
Функциональность
Кабели системного интерфейса
Каждый встраиваемый пульт с выдвижными монитором и выдвижным микрофоном кабелем 2 – 2.5 метра подключается к сплиттеру системного интерфейса. Группа пультов, соединенных по цепочке, подключается к каналу центрального блока опционным кабелем RJ-45 (DIN-8P), которые поставляются длиной 5, 10, 20 и 50 метров.
Распределение сигналов HDMI на выдвижные мониторы пультов
Для пультов с выдвижными мониторами и микрофонами нет необходимости использовать сторонние устройства коммутации. Предлагаются матричные коммутаторы HDMI сигналов (например PA-H0824) с конфигурацией от от 8х8 до 32х32, а также производятся масштабируемые коммутаторы на базе шасси и плат расширения входа и выхода.

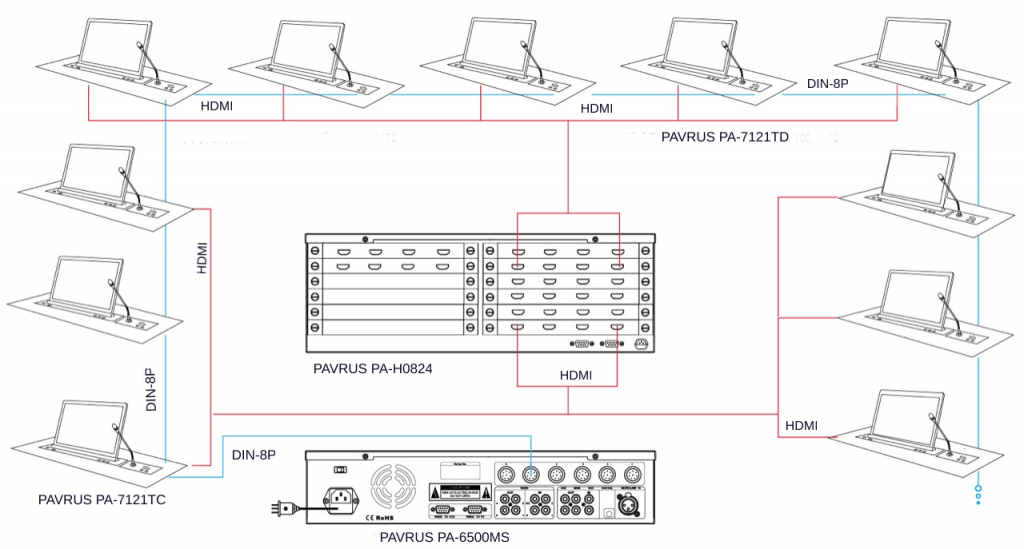

Функциональная схема подключения конференц-системы пульты с выдвижными монитором и микрофоном

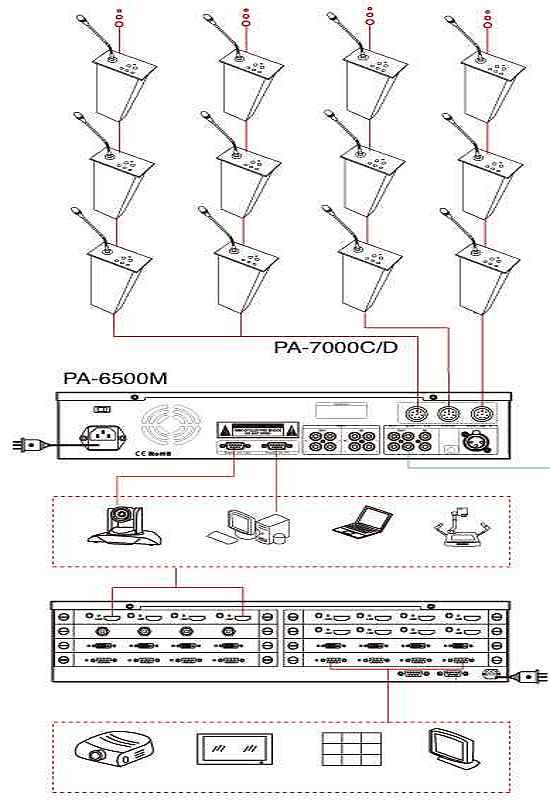

Функциональная схема подключения конференц-системы с выдвижным микрофоном
